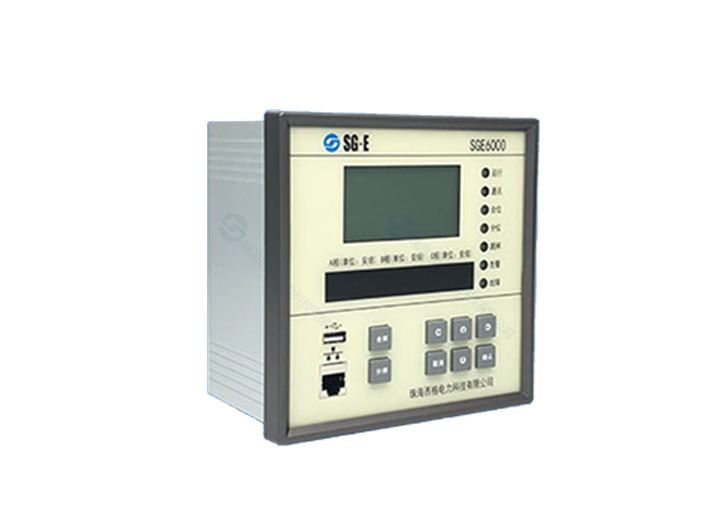

防逆流保护装置主要应用于逆变器、太阳能电池板等电源设施。主要防止电力系统中的逆流现象，通过监测电流方向和大小，一旦检测到逆流就会触发保护动作，切除多余的逆变器支路开关，降低逆变器的输出功率。

产品特点

• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

• 具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；

• 全封闭机箱，传统后接线设计，装置整体抗干扰能力强。

• 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

• 记录100次历史事件记录，记录内容详细，掉电不丢失数据。

• 提供RS485通讯总线接口，开放通讯协议，方便实现SCADA功能。

主要性能指标

l 额定数据

装置电源 ：AC/DC 85～265V 或 DC 24～48V

交流电压：100V 或 57.74V

交流电流：5A 或 1A

频    率：50Hz

l 功率消耗

直流回路：＜5W；

交流电压回路：＜0.5VA/相

交流电流回路：＜1VA/相（In=5A）；＜0.5VA/相（In=1A）

l 过载能力

交流电压：1.2倍额定电压连续工作

测量电流 ：1.2倍额定电流连续工作

保护电流：2倍额定电流连续工作

                      10倍额定电流，允许10s

                      40倍额定电流，允许1s

l 测量范围

电    压：0.01Un～2Un

电    流：0.1In～20In

零序电流：0.01A～20A

测量精度：5%

l 保护整定范围

       电    流：0～20In

       级    差：0.01A

高压零序电流：0.01A~20A

级    差：0.001A

       电    压：0～2Un

       级    差：0.1V

       时    间：0～600s

       级    差：0.01s

l动作时间

在1.5倍定值下所有保护固有动作时间不大于35ms

l开入回路

外接电源，电压类型可定制，电流消耗2mA

l开出接点

触点可连续通过DC220V，5A电流

l通讯接口

RS-485，背后端子总线接口

l环境条件

工作温度：-20℃～+50℃

储存温度：-25℃～+50℃

相对湿度：5%～93%

大气压力：70kPa～110kPa

海拔高度：不大于4200m
