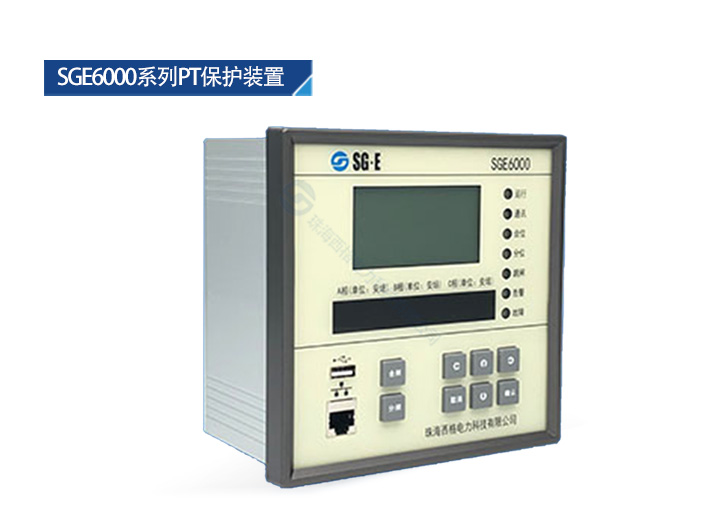

SGE6000系列综合保护装置主要是针对中置柜系统应用而开发。它具有 相间电流速断、过流、三种动作特性曲线的反时限过流保护、过负 荷、过电压、低电压、零序过压、重合闸、定时限零序过流、反时 限零序过流、低压零序保护、变压器本体保护及非电量保护跳闸功 能，还具有多电量测量、遥控、遥信等监控功能。

功能特点

SGE6000系列综合保护装置采用高集成度、总线不出芯片的微处理器处 理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输 出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常 适合于运行环境较为恶劣、工况复杂的现场使用。

• 采用高性能控制器，高速大容量非易失性存储器，使装置具备 强大的数据处理能力。




• 集保护、测量、控制、电量计量于一体，功能强大，适合不同 的现场工况使用。




• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。




• 三种 IEC 标准反时限曲线选择的相间反时限过流保护。




• 具有完善的测控功能，可以测量电压、电流、有功功率、无功 功率、视在功率、功率因数等电气参数。




• 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。




• 装置大容量的非易失存储器保证记录 100 次历史事件，记录内 容详细，掉电不丢失数据。




• 装置具备完善的动静态自检功能，在线监视装置各部分工作状 况，保证了装置的工作可靠性。




• 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿 命。




• 装置提供 RS-485 通讯总线接口，并向用户提供开放的通讯协 议，方便实现 SCADA 功能。
