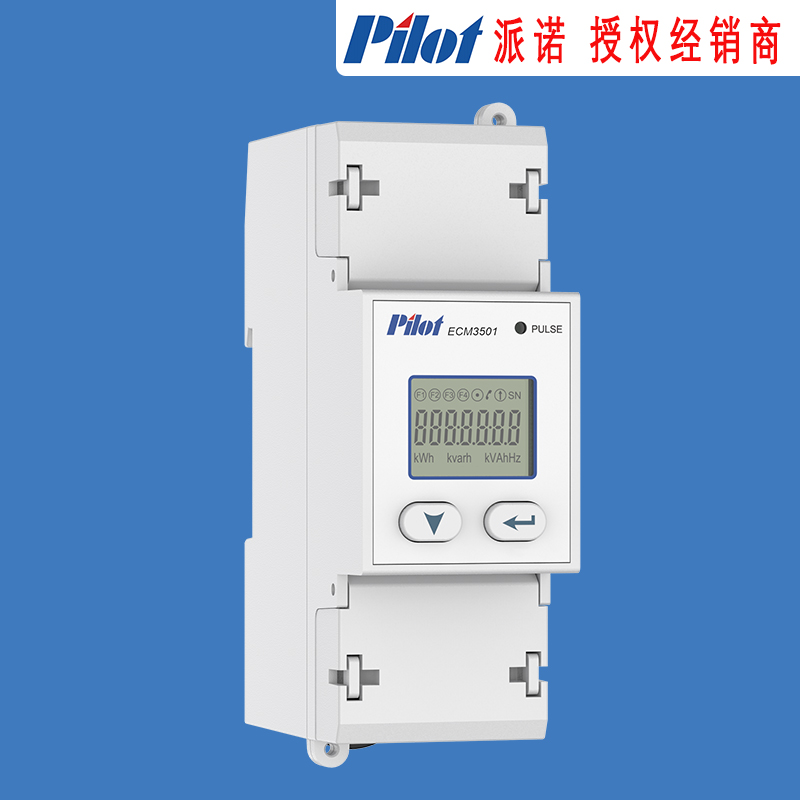

ECM3501 单相导轨电测仪表
ECM3501单相导轨电测仪表提供高精度的单相电压、电流、功率等基本测量，并具有分时段用电统计、冻结存储、历史电量统计、需量计算、越限报警、运行信息统计等功能，通过 RS-485 通讯方式与上位机实现数据交换，可实现智能化电量统计管理。
详细介绍
ECM3501单相导轨电测仪表是针对商业建筑、市政楼宇、工业自动化、居民用电等低压用电系统所开发的一款高性价比导轨电测仪表。
ECM3501 以工业级微处理器为核心，应用数字采样处理技术及 SMT 工艺等先进技术。参考国家标准 GB/T 17215.321-2021 中有功 C 级、无功 2 级表要求。35mm 标准 DIN 导轨安装，体积小巧，显示直观，安装方便；具有良好的抗电磁干扰，功耗低，稳定性好，使用寿命长等优点；提供高精度的单相电压、电流、功率等基本测量，并具有分时段用电统计、冻结存储、历史电量统计、需量计算、越限报警、运行信息统计等功能，通过 RS-485 通讯方式与上位机实现数据交换，可实现智能化电量统计管理。
ECM3501 有着广泛用途，可应用于各智能建筑用电领域、工业用电管理系统及能效管理系统，其典型应用场合有：
● 学校、医院、住宅、大型商业中心
● 宾馆、写字楼、高档公寓
● 机场、地铁等轨道交通
● 工业企业

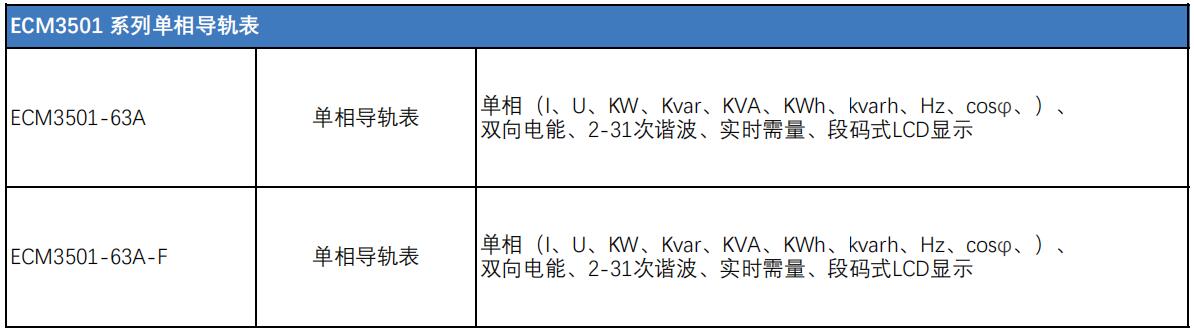

ECM3501系列单相导轨型号表
基本功能
主要功能
| 功 能 | 说 明 |
| 基本测量 | 电压、电流、有功功率、无功功率、功率因数、频率 |
电量统计 | 有功电量统计正向 1、反向 2、总和 无功电量统计正向 1、反向 2、总和 视在电量统计 分时段电量统计3 日存储功能 31 日历史电量统计记录 12 月历史电量统计记录 10 年历史电量统计记录 |
| 分时段用电功能 | 12 个时区，20 个日时段表，12 个日时段，90 个特殊日，4 种分时段。 |
| 越限告警 | 支持过压，欠压，过流，欠流，过负荷报警功能 |
| 运行信息统计 | 记录设备运行时间和负载运行时间 |
| 需量统计 | 实时功率需量、功率最值需量 |
输入输出 | 光脉冲电量统计输出 电脉冲电量统计输出 |
通讯方式 | 1 个 RS-485 口 MODBUS 规约或 DL/T645 规约 |
注 1.2 电量统计输入、输出数据协议查询，总电量统计 6+2 显示
注 3 分时段用电统计功能可选，选择数据则可显示

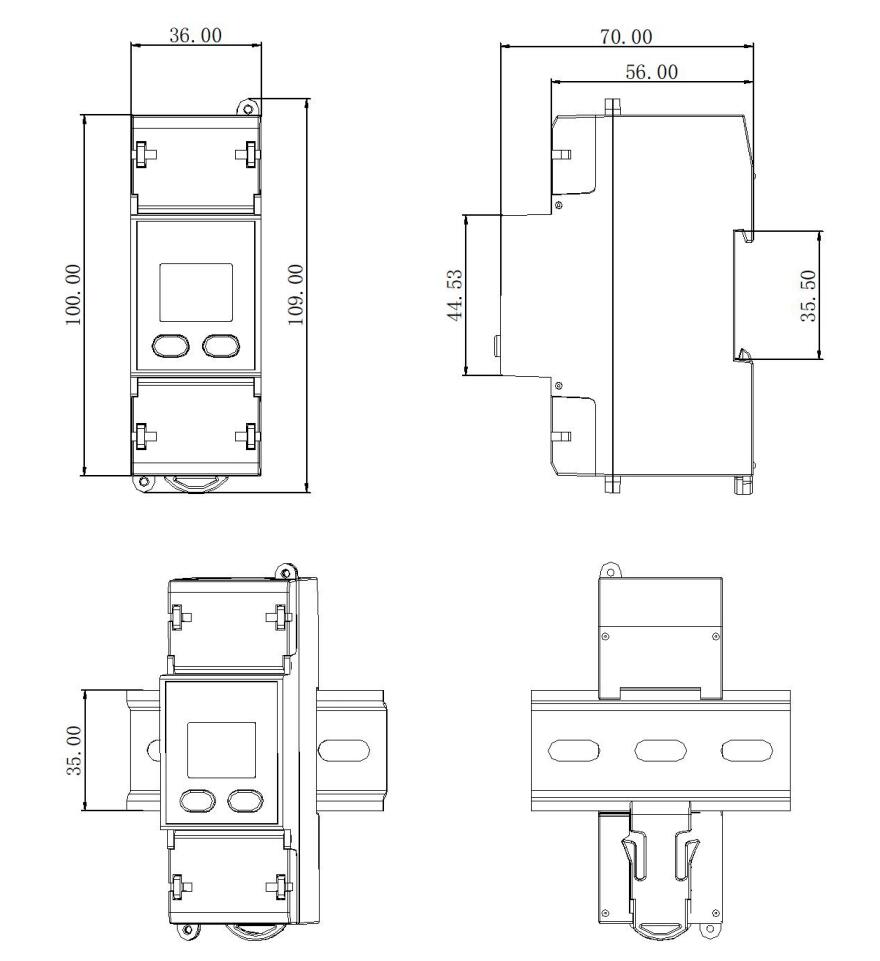

外形及安装尺寸
单位：mm

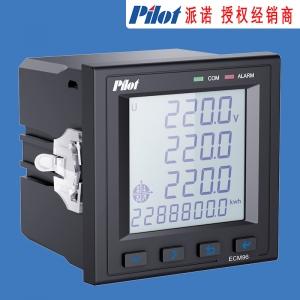

上一篇：ECM96 智能电测仪表

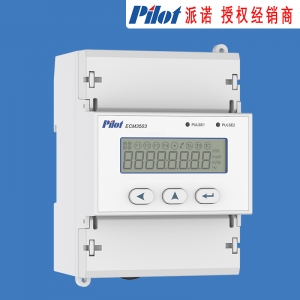

下一篇：ECM3503 三相导轨电测仪表
