ECM96 智能电测仪表

ECM96 智能电测仪表, 主要适用于 AC 650kV（相电压）以下的高低压配电系统中的配电柜、开关柜等，可通过 RS485/Modbus 总线通讯，对仪表进行组网管理，实现自动控制。

产品性能完全满足 GB／T 17215.322-2008 中对有功电能 0.5S 级，以及 GB/T17215.323-2008 中对无功电能 2 级的相关技术要求。

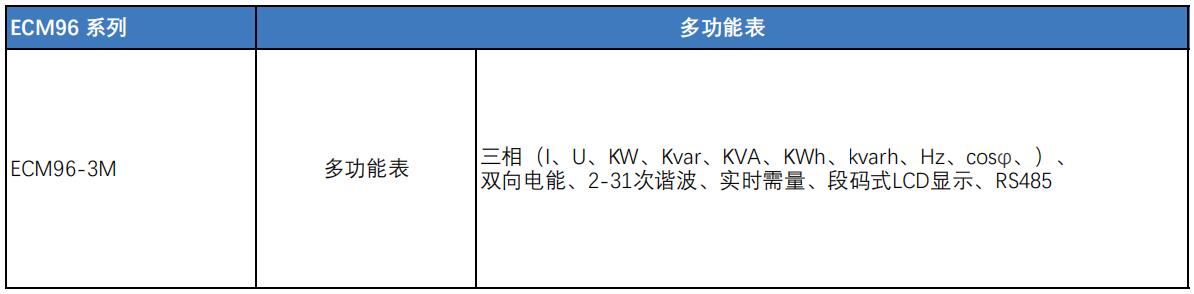

ECM96 系列型号表

产品主要实现如下功能：

● 全电量测量：电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电压电流角度

● 电能计量：双向电能计量

● 需量功能：标配实时需量

● 电能质量：31 次谐波分析，电压电流含有率、THD，不平衡；

● 最多可选配 6 路有源开关量输入，4 路继电器输出

● 选配定值越限告警：过压，欠压，过流，欠流，缺相，频率过高，频率过低，功率过高，相序错误，开关量 1 动作，开关量 2 动作等 11 种告警

● 标配 1 路 RS485 通讯，Modbus-RTU 协议

● 额定电流 1A/5A 可配置

ECM96 系列外形尺寸图

单位：mm

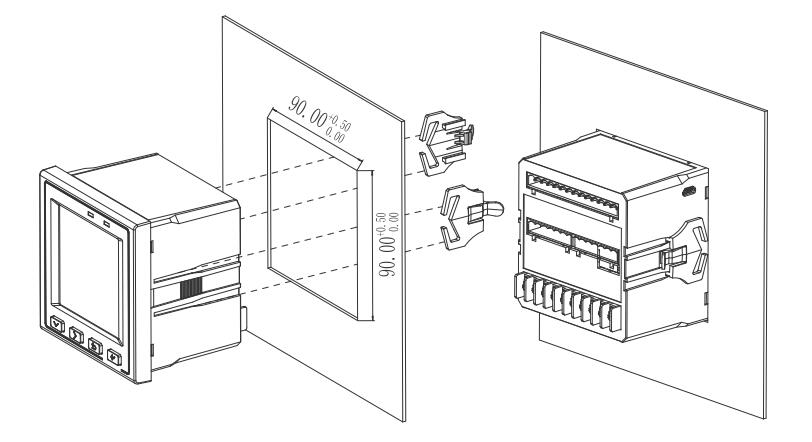

ECM96 系列安装尺寸图

单位：mm
