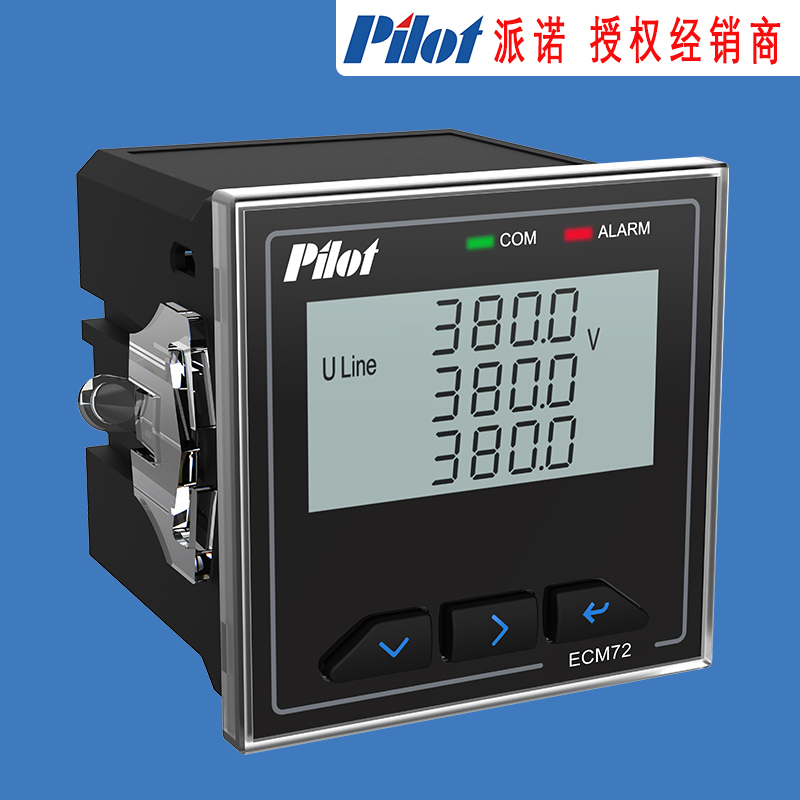

ECM72智能电测仪表

ECM72 智能电测仪表, 主要适用于 650kV 以下的高低压配电系统中的配电柜、开关柜等，可通过 RS485/Modbus 总线通讯，对仪表进行组网管理，实现自动控制。

产品性能完全满足 GB／T 17215.322-2008 中有功电能 0.5S 级以及 GB/T17215.323-2008 无功电能 2 级的相关技术要求。

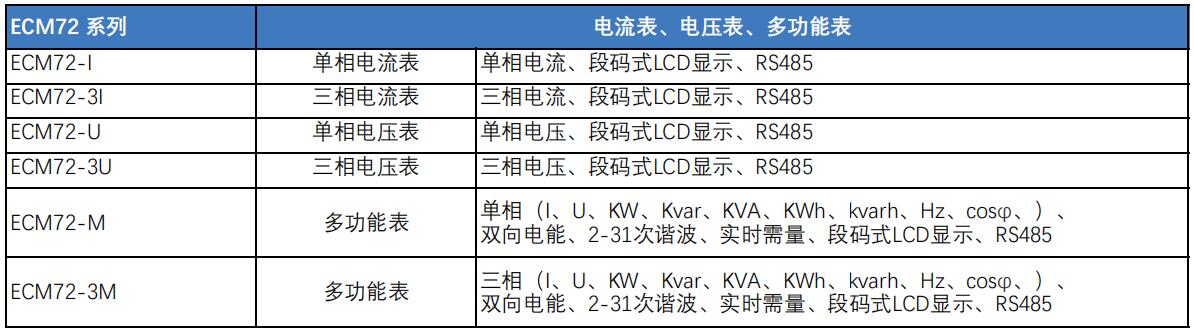

ECM72系列产品型号表

电压表/电流表主要实现如下功能：

● 单相电流、单相电压、三相电流、三相电压测量

● 可选配 1 路 RS485 通讯，Modbus-RTU 协议

● 额定电流 1A/5A 可配置

● 高低压通用，兼容 3×57.7/100V 和 3×220/380V 额定电压

● 段码式 LCD 显示

多功能表主要实现如下功能：

● 全电量测量：三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电压电流角度

● 双向电能计量

● 需量统计

● 谐波分析，分相电压谐波含有率（2~31 次）、分相电流谐波含有率（2~31次）、总畸变率

● 电流不平衡度

● 电压不平衡度、电压不平衡分量

● 三相电压电流角度

● 1 路 RS485 通讯，Modbus-RTU 协议

● 可选配 2 路有源开关量输入，2 路继电器输出

● 可选配定值告警功能，过压，欠压，过流，欠流，缺相，频率过高，频率过低，功率过高，相序错误，需量过高，开关量动作 12 种告警

● 额定电流 1A/5A 可配置

● 高低压通用，兼容 3×57.7/100V 和 3×220/380V 额定电压

● 段码式 LCD 显示

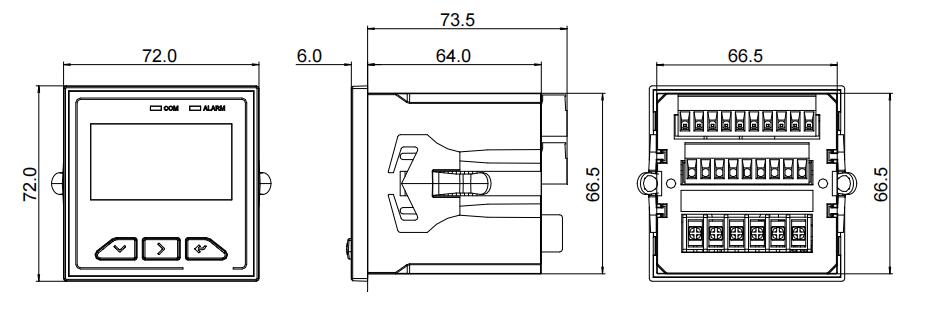

外形尺寸图

单位：mm

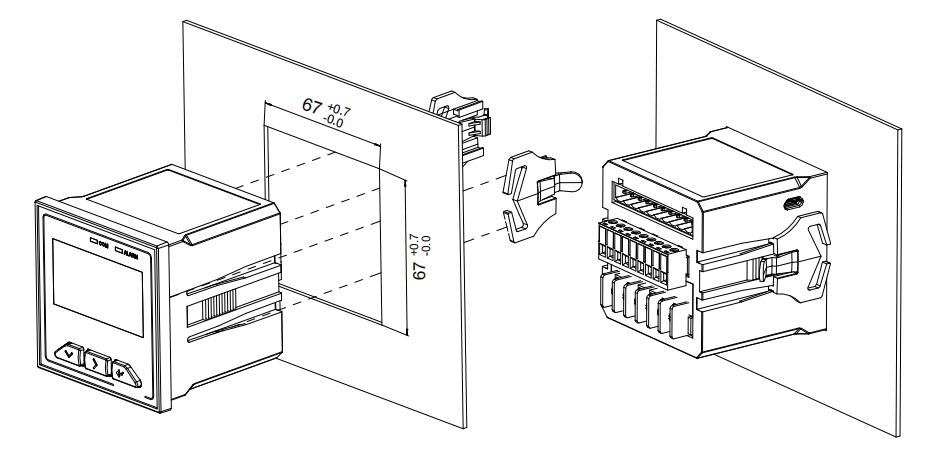

安装尺寸图

单位：mm
