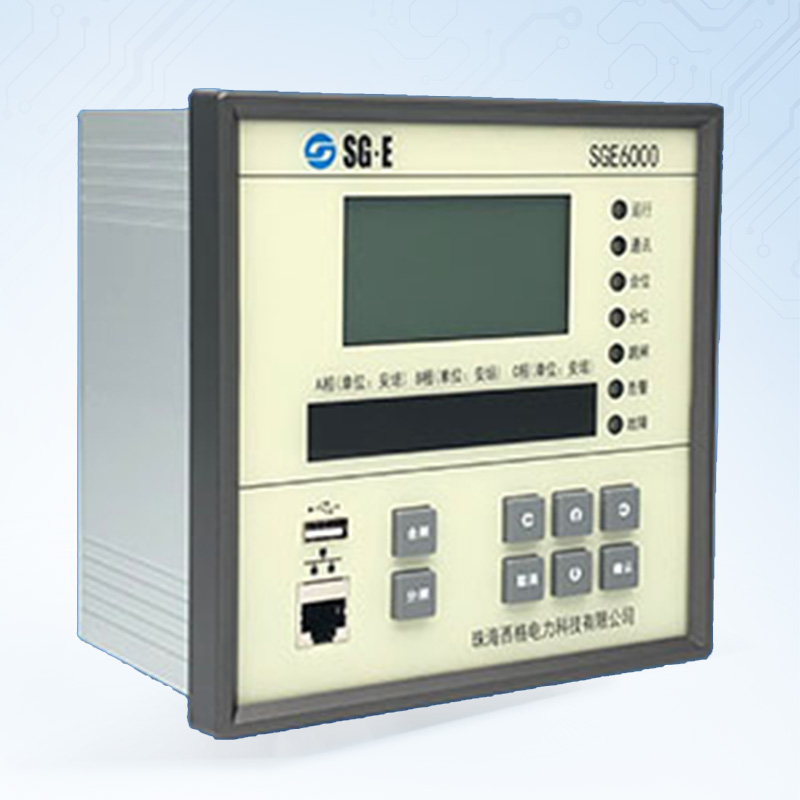

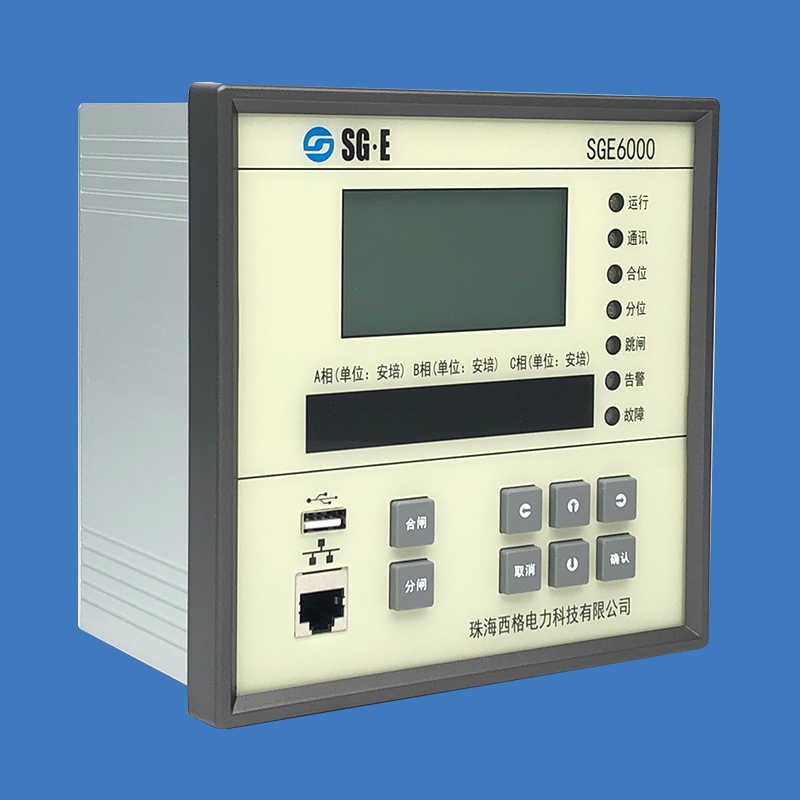

SGE6000系列综合保护装置

      SGE6000系列综合保护装置主要是针对中置柜系统应用而开发。它具有 相间电流速断、过流、三种动作特性曲线的反时限过流保护、过负 荷、过电压、低电压、零序过压、重合闸、定时限零序过流、反时 限零序过流、低压零序保护、变压器本体保护及非电量保护跳闸功 能，还具有多电量测量、遥控、遥信等监控功能。

功能特点

      SGE6000系列综合保护装置采用高集成度、总线不出芯片的微处理器处 理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输 出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常 适合于运行环境较为恶劣、工况复杂的现场使用。

• 采用高性能控制器，高速大容量非易失性存储器，使装置具备 强大的数据处理能力。

• 集保护、测量、控制、电量计量于一体，功能强大，适合不同 的现场工况使用。

• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

• 三种 IEC 标准反时限曲线选择的相间反时限过流保护。

• 具有完善的测控功能，可以测量电压、电流、有功功率、无功 功率、视在功率、功率因数等电气参数。

• 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

• 装置大容量的非易失存储器保证记录 100 次历史事件，记录内 容详细，掉电不丢失数据。

• 装置具备完善的动静态自检功能，在线监视装置各部分工作状 况，保证了装置的工作可靠性。

• 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿 命。

• 装置提供 RS-485 通讯总线接口，并向用户提供开放的通讯协 议，方便实现 SCADA 功能。

工作环境条件

环境温度： 工作温度 -20°C - 60°C

                   存储温度 -40°C - 85°C

相对湿度： 5% - 95%

大气压力： 70 KPa - 110KPa

海拔高度： 不大于 3500m

电气技术参数

额定数据:

交流电压： 100V 或 220V

交流电流： 5A 或 1A

频 率： 50Hz/60Hz

电 源： AC220（110）V，±20%

            DC220（110）V，±20%

            DC48V，±20%

            DC24V，±20%

过载能力： 电流回路 长期运行------2I_n

                           10s--------------10I_n

                           1s---------------40I_n

功率消耗： 电源功率不大于 5W

                  交流输入回路不大于 0.5VA/路

测量范围： 电压 0.01Un - 2Un

                  电流 0.1In - 20In

                  零序电流 0.01A - 10A

测量精度： 电压 <0.5%

                  电流 <0.5%

                  零序电流 <0.005A

保护整定范围： 电流 0- 20In

                        级差 0.01A

                        电压 0- 2Un

                        级差 0.1V

                        时间 0- 600S

                        级差 0.01S

动作时间：在 1.5 倍定值下所有保护固有动作时间不大于 35ms

开入回路：电压类型可定制，电流消耗 2mA

开出接点：触点可连续通过 DC220V，5A 电流

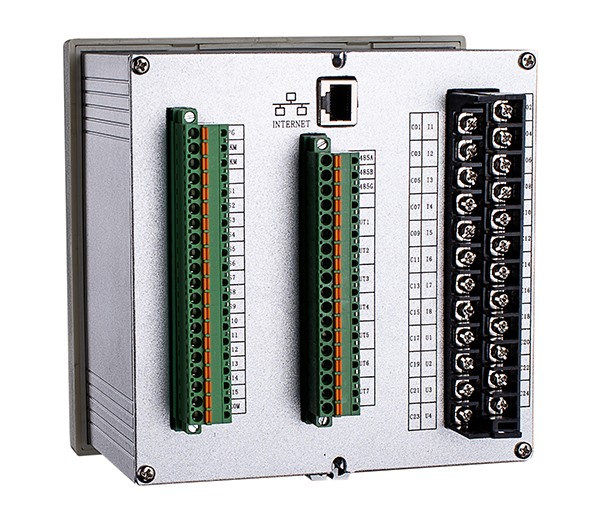

通讯接口：RS-485，背后端子总线接口，为可选配置。

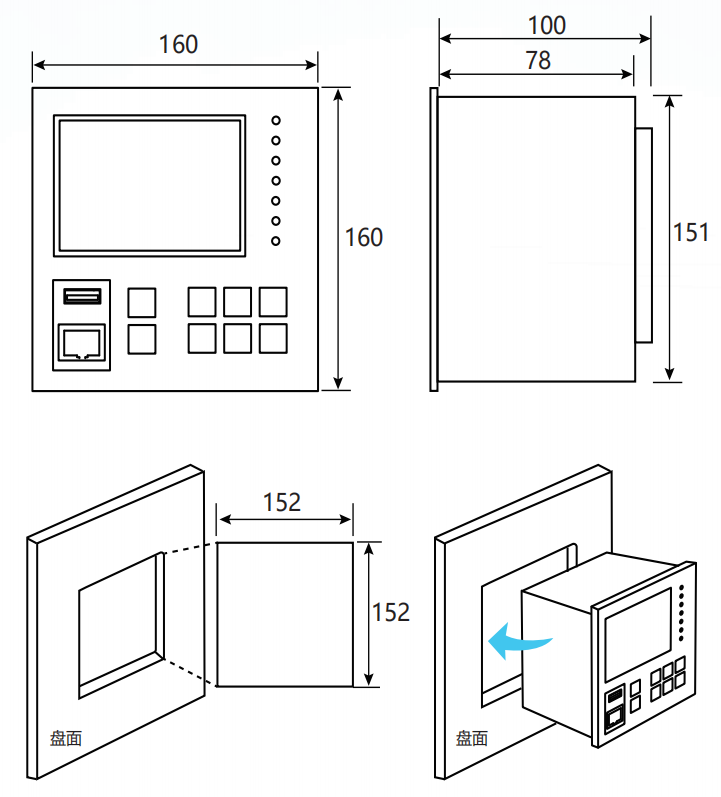

外形与开孔尺寸图
