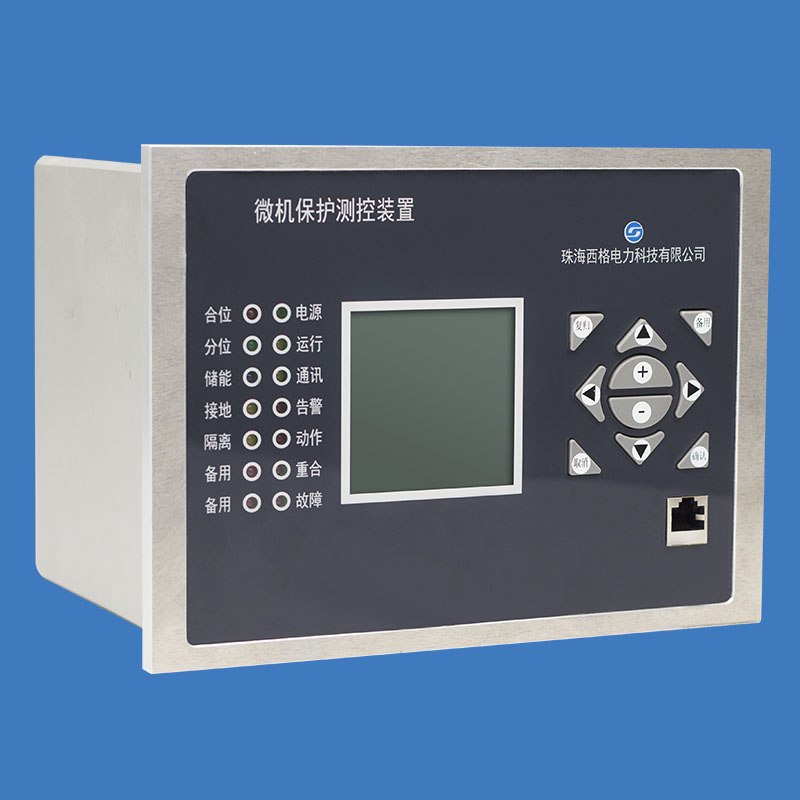

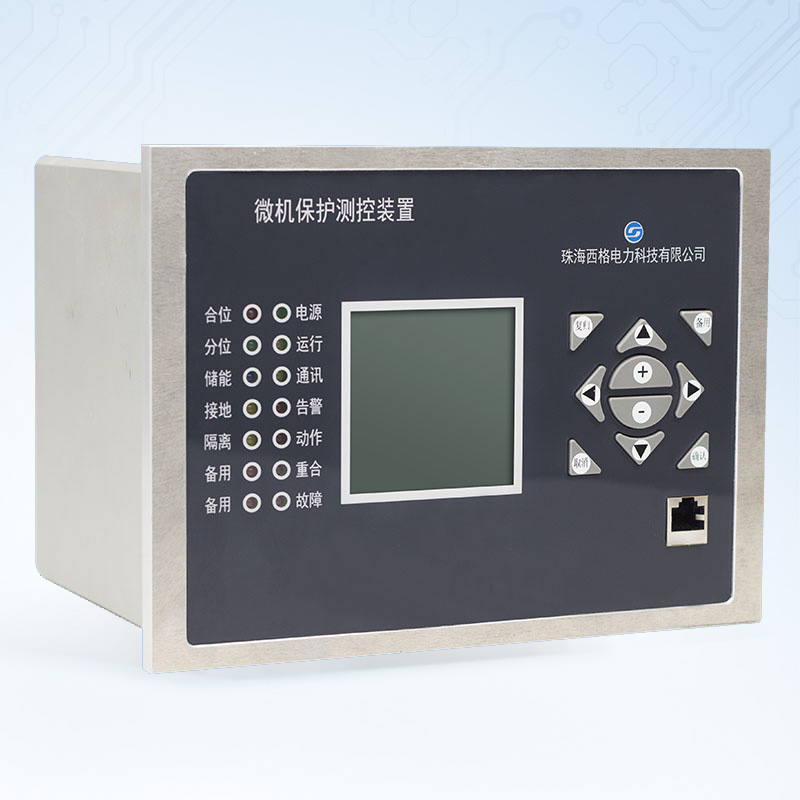

SGE300FD-CA系列微机保护装置

      SGE300FD-CA系列微机综合保护测控装置，主要用于35kV及以下电压等级，中性点非直接接地系统或经电阻接地系统的综合保护、自动控制及测量。

工作电压可选： DC24V、 DC48V、AC/DC110V、 AC/DC220V；

功能配置可选：SGE300FD-CA1综合保护

                        SGE300FD-CA2备自投装置

                        SGE300FD-CA3PT保护

                        SGE300FD-CA4PT并列装置

                        SGE300FD-CA5电动机保护

通讯规约可选：101、 103、 104、 Modbus

技术特点

• 该微机保护测控装置，安装方式灵活，可以集中配屏安装，也可以分散安装到高压开关柜，构成分布式系统。以RS485总线通信网相连，网内信息共享，可以方便进行运行状态监控，电度积分计量，小电流接地故障选线，电压无功调节控制等功能，大大减少了电缆铺设量，降低了二次设备投资，减轻了CT、PT负荷，降低了系统维护工作量和施工难度。

• 各保护测控装置，各独立保护元件，系统层面上互联互通，信息资源共享，但不影响它们功能上相互独立，于各自的工作环境和领域内发挥独立的作用，其中一个元件出问题，不影响其它元件或其它装置的正常运行，整体可靠性高。

• 各保护测控装置，各独立保护元件，功能上既相互独立，又紧密相连，通过相互之间的配合，可以实现内部保护元件及功能元件之间相互启动和闭锁，无需任何外部连接，如：重合闸、备自投等。

• 硬件资源可扩展设计，独立操作回路外挂，极端情况下可以操作多个操作回路控制不同的断路器；另外可以通过外电路扩展开入量个数，应对开入量较多的场合，这一切只需在屏柜端子排上增加硬件模块即可，方便、实用、快捷。

• 双网通讯，支持DL/T667-1999(IEC-60870-5-103) 电力行业通用标准。

• 金属全封闭机箱，传统后接线设计，装置整体抗干扰能力强。

• 采用高性能16位工业微处理器，嵌入式实时操作系统设计，软件功能扩展方便，可维护性好。

• 友好的人机界面设计，全汉化液晶显示，分级功能菜单，清晰明了，显示信息齐全，可以全面显示模拟量幅值、相位、谐波信息，监视开入量状态。

• 定值及参数整定分设不同管理权限，简单集约化的口令设计，操作整定方便且不容易出错，安全保密性好。

• 12位24点A/D同步交流采样，高速硬件乘法器，保证了模拟量测量精度，提高了保护的可靠性；也很好的实现了功率、积分电度的精确计量。

• 先进的故障录波设计，按照comtrade标准格式对故障数据进行录制，按103标准规约传送到后台，产品严格按照标准化设计，方便与其他设备接口。

• 完善的自检功能，自检出错告警。

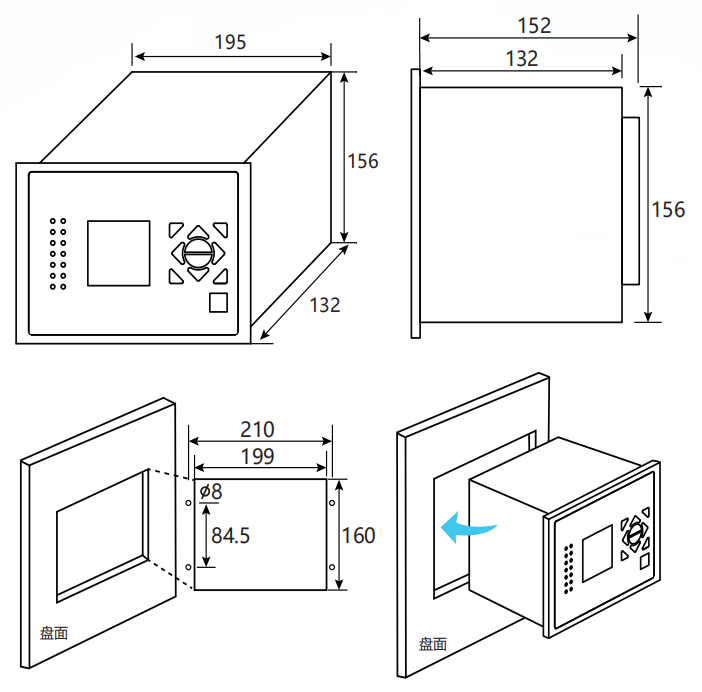

外形与开孔尺寸图
