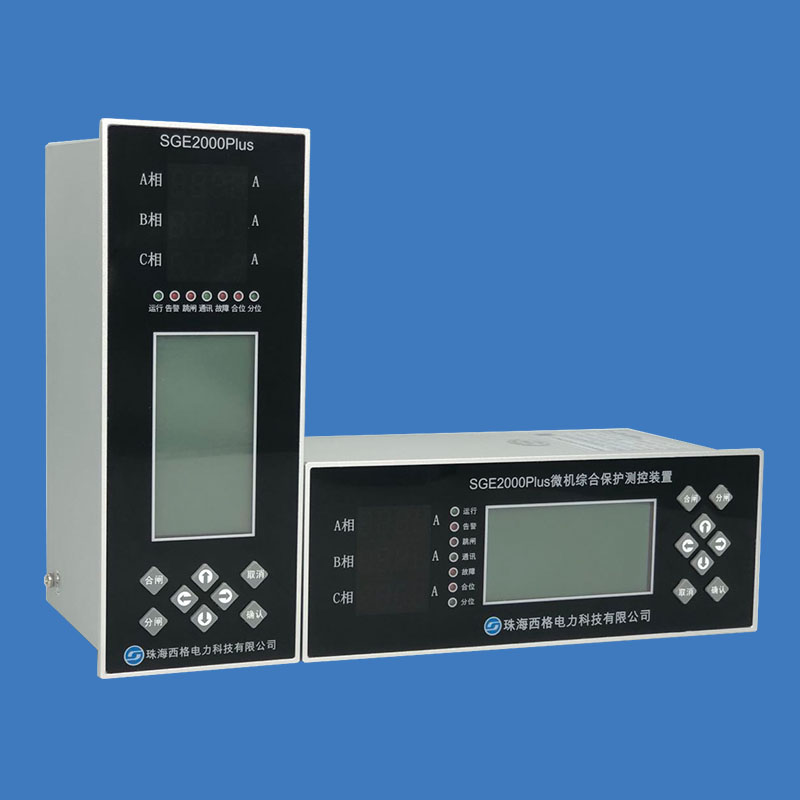

SGE2000Plus系列微机保护装置

1.概述

SGE2000Plus系列微机保护装置适用于10KV及以下电压等级电力系统、厂矿企业、市政工程、轨道交通等配、用电设备的综合保护、自动控制及测量。

2.产品主要技术特点

l保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

l具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；

l一次电流数显功能，内置温湿度控制器；

l全封闭机箱，传统后接线设计，装置整体抗干扰能力强。

l采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

l记录100次历史事件记录，记录内容详细，掉电不丢失数据。

l提供RS485通讯总线接口，开放通讯协议，方便实现SCADA功能。

3.功能配置

● 大电流闭锁保护    ● 速断保护    ● 限时速断保护   ● 三段过流保护   ● 反时限过流保护   ● 过负荷保护

● 过电压保护   ● 低电压保护   ● 零序电压保护   ● 低压零序过流保护   ● 过流后加速   ● 零序过流后加速

● 重合闸   ● 三段式零序过流保护   ● 零序反时限过流保护   ● PT断线   ● 失压发信   ● 温湿度控制   ● 非电量保护

4.主要性能指标

l额定数据

装置电源    ：AC/DC 86～265V 或 DC24V 或 DC 48V

交流电压    ：100V 或 220V

交流电流    ：5A 或 1A

频       率    ：50Hz

l功率消耗

直流回路    ：＜5W；

交流电压回路：＜0.5VA/相

交流电流回路：＜1VA/相（In=5A）；＜0.5VA/相（In=1A）

l过载能力

交流电压    ：1.2倍额定电压连续工作

测量电流    ：1.2倍额定电流连续工作

保护电流    ：2倍额定电流连续工作

                           10倍额定电流，允许10s

                           40倍额定电流，允许1s

l测量范围

电    压    ：0.01Un～2Un

电    流    ：0.1In～20In

零序电流    ：0.01A～20A

测量精度    : 0.5%

l保护整定范围:

       电    流    : 0～20In

       级    差    : 0.01A

       电    压    : 0～2Un

       级    差    : 0.1V

       时    间    : 0～600s

       级    差    : 0.01s

l动作时间

在1.5倍定值下所有保护固有动作时间不大于35ms

l开入回路

电压类型可定制，电流消耗2mA

l开出接点

触点可连续通过DC220V，5A电流

l通讯接口

RS-485，背后端子总线接口

l环境条件

工作温度    ：-20℃～+60℃

储存温度    ：-40℃～+85℃

相对湿度    ：5%～95%

大气压力     : 70kPa～110kPa

海拔高度     : 不大于4200m

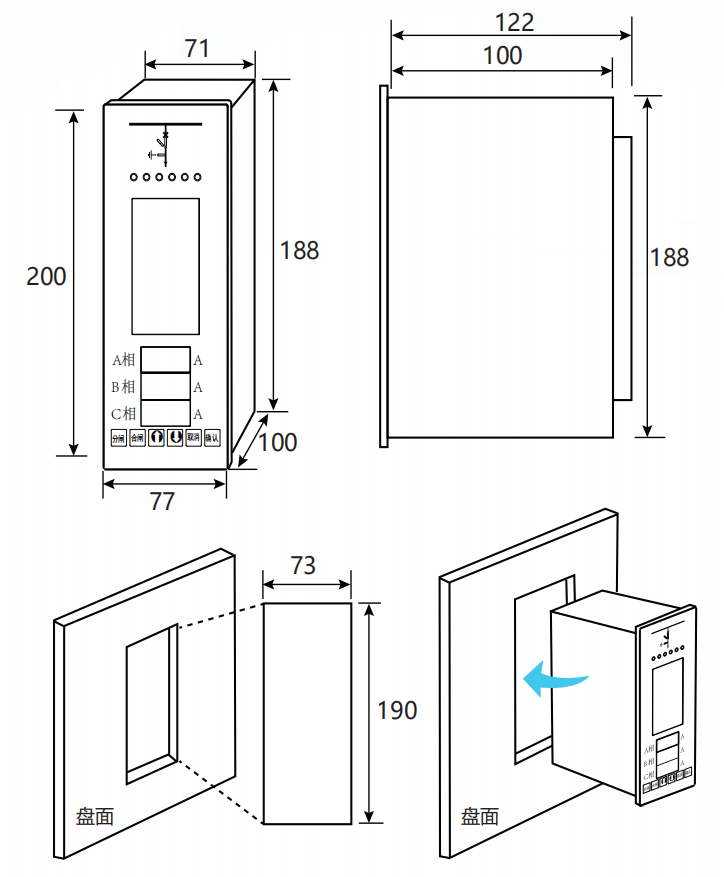

外形与开孔尺寸图
