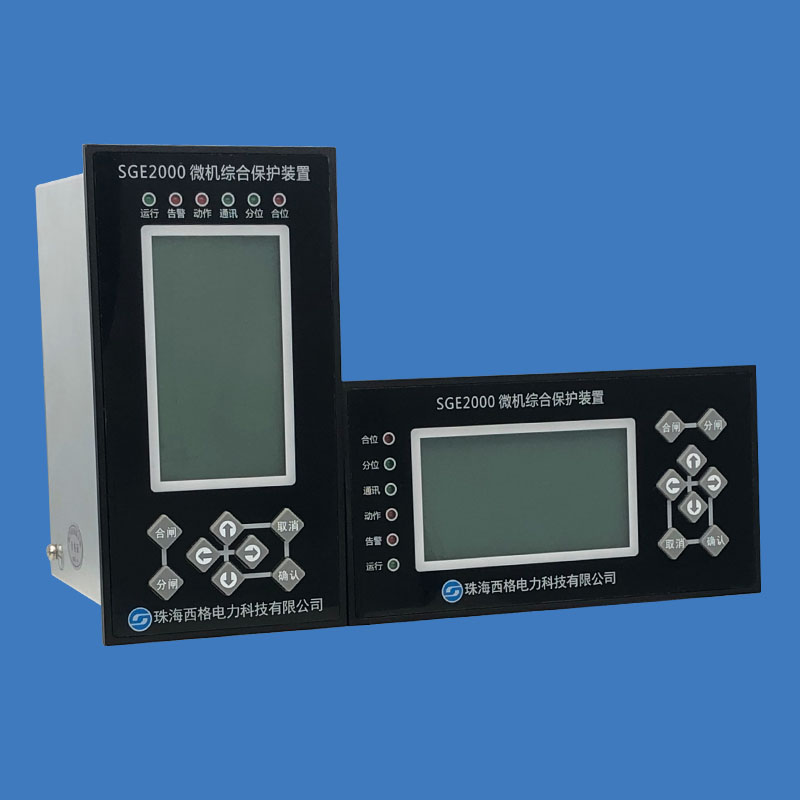

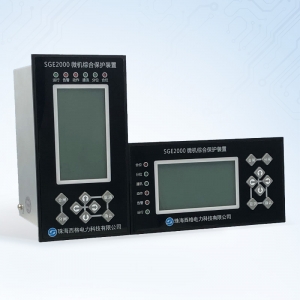

SGE2000Ⅱ系列微机保护装置

      SGE2000Ⅱ系列微机保护装置是SGE2000的升级款，是针对环网柜系统应用而开发。具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能，还具有多电量测量、遥控、遥信等监控功能。

功能特点

      SGE2000二代继电保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。

1、整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。

2、装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。

3、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

4、三种IEC标准反时限曲线选择的相间反时限过流保护。

5、具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；具有7路开关量输入回路。

6、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。

7、装置大容量的非易失存储器保证记录100次历史事件记录，记录内容详细，掉电不丢失数据。

8、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

9、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。

10、装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。

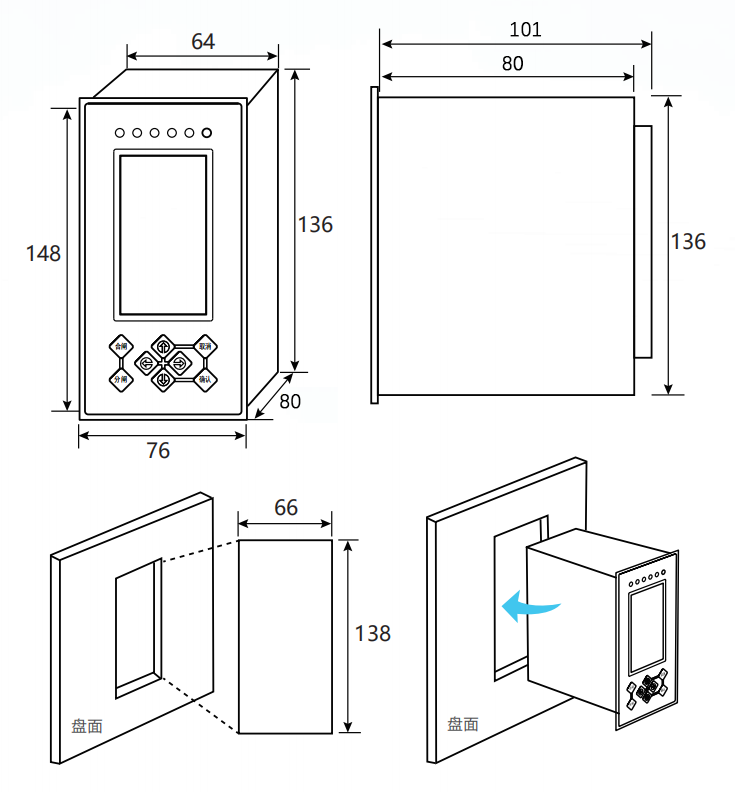

外形与开孔尺寸图
